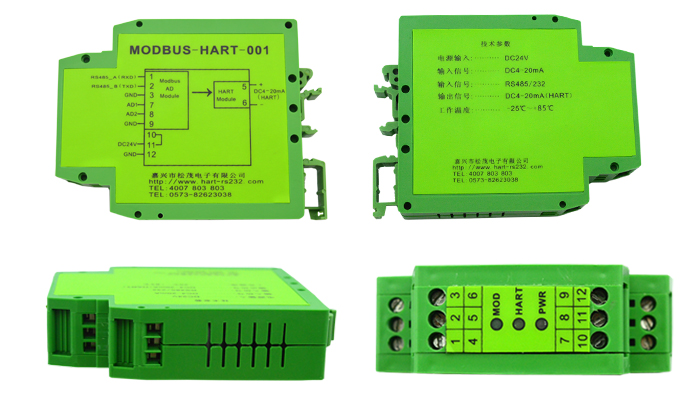

MODBUS HART變送器

說明書下載

  MODBUS-HART采用高檔ARM單片機為核心，由高精度運算放大器、接口芯片、輸入輸出回路等組成,并且嵌入HART調制解調芯片，具有性能穩定，性價比極高等特點。
  MODBUS-HART通過RS485接口與具有MODBUS-RTU通訊功能的設備進行通訊，能夠把設備中的數據轉換成HART設備變量輸出，并且支持4-20mA電流輸出。
  MODBUS-HART硬件結構設計完全符合工業標準，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作。

一、產品性能

● 兩路模擬量采集功能。

● 一路HART接口。

● 接口類型RS485/232。

● 兩接口部分電路安全隔離

● 支持四路設備變量。

● 可設置模擬量量程、零點等。

● 本地可以查詢和設置所有運行參數。

二、主要參數

● 安裝尺寸：長60 mm × 寬45 mm × 高15 mm。

● 工作環境溫度：-25℃ ∽ +85℃。

● 電源輸入電壓：DC24 V。

● 輸入信號：DC4-20mA。

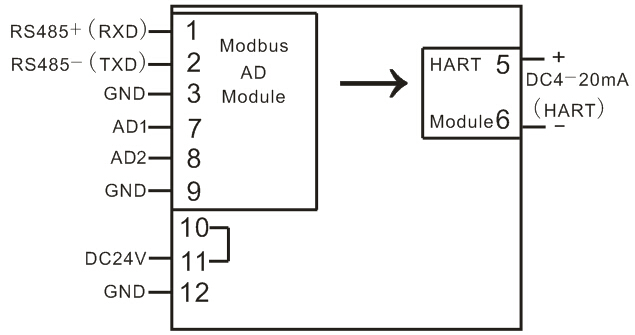

三、接線圖

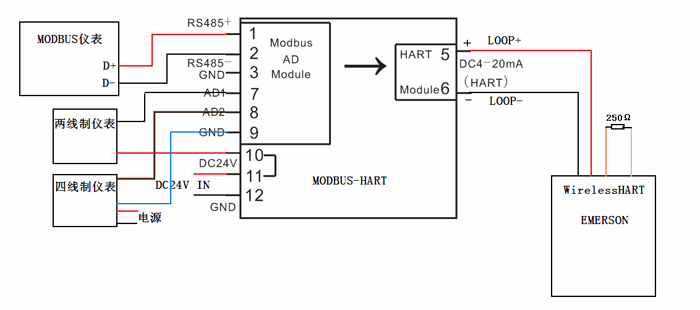

四、硬件連接圖
